Cloud IOT-200物联网智能网关


Cloud IOT-200物联网智能网关是集信息采集、分析统计、策略执行、自动控制、远程通信、异常告警等功能于一体的实时测控网关。其是融智云物联网系统的核心硬件设备,详见系统结构。物联网智能网关遵循工业级指标,……
在线咨询联系我们
咨询热线 010-57191187
产品详情

Cloud IOT-200物联网智能网关是集信息采集、分析统计、策略执行、自动控制、远程通信、异常告警等功能于一体的实时测控网关。其是融智云物联网系统的核心硬件设备,详见系统结构。

物联网智能网关遵循工业级指标,搭载32位高性能低功耗处理器,支持模拟信号采集、开关量输入、开关量输出、RS-485总线通信以及以太网通讯和GPRS通讯。基于工业级多任务实时操作系统,采用B/S软件构架,内嵌组态测控服务及WEB服务,用户通过浏览器即可方便查询和管理。此外物联网智能网关还具备短信告警、短信控制、电话语音告警播报、电话(DTMF)拨号控制等功能,方便用户随时随地获取告警信息及实现远程控制。

此外物联网智能网关还具有可靠性高、成本低、使用简单、维护方便、适应性广等特点,可应用于自来水水源井监测、机房监控、热力系统监测、石油系统监控、电力系统监控、医药系统监控等领域。

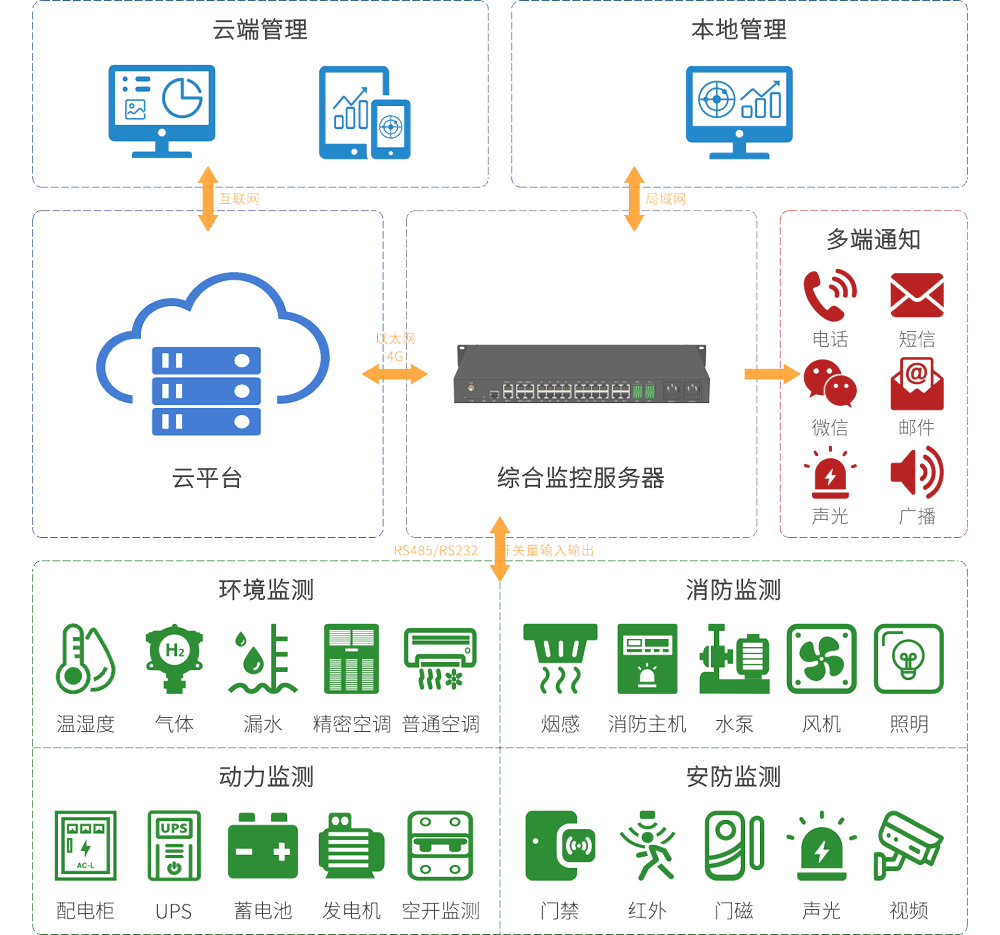

系统结构

融智云物联网系统是基于云计算技术及物联网技术的实时远程监控系统,其由传感控制端、物联网智能网关、物联网云服务平台、用户管理端四大部分构成。其中传感控制端、物联网智能网关、(本地)用户管理端构成——本地系统;物联网云服务平台和(云端)用户管理端构成——云端系统。

物联网智能网关

本地系统特点:物联网智能网关与传感器和控制器直接连接,然后接入本地局域网,用户通过本地局域网内计算机或智能终端的浏览器即可进行信息查询和管理,结构简单,部署方便,灵活易用。

云端系统特点:物联网智能网关将现场数据上传至云监控服务端,用户使用手机、平板、电脑通过互联网即可随时随地查询和管理,不受时间、地域、终端的限制,灵活方便,且不需要任何设备投入。


产品特点

1. 工业级硬件设计

Ø 搭载32位工业级高性能低功耗处理器。

Ø 采用工业级性能稳定GSM/GPRS通讯模块。

Ø 宽电源输入(DC 6~30V),具有反接保护、过流保护。

Ø RS485 接口内置防雷及15KV ESD 保护。

Ø SIM/UIM 卡接口内置15KV ESD 保护。

Ø 开关量接口内置光电隔离保护,防止外界干扰对系统的破坏。

Ø 采用防水防尘阻燃工程塑料外壳,保护等级IP67,适合于工业现场的应用。

2. 超低功耗设计

Ø 支持自定义休眠唤醒配置。

Ø 休眠状态电流消耗小于90uA。

Ø 可配备高容量一次性锂亚电池或磷酸铁锂电池,最大可工作3-4年。

Ø 适用于野外恶劣环境,无供电场所。

3. 稳定可靠

Ø 内嵌工业级多任务实时操作系统,保证测控的实时性和流畅性。

Ø 硬件WDT 看门狗与软件看门狗结合设计,保证系统稳定。

Ø 采用完备的防掉线机制,保证终端永远在线。

Ø 独立FLASH进行系统内核备份,保证系统可靠加载。

Ø 内置自恢复保险,故障解除自动恢复,防止毁灭性损坏,保证系统恢复及时性。

Ø 传感器由终端统一供电,系统独立化,避免外部供电失效,保障传感器的运行有效性。

4. 适配器采集节点扩展,方便易用

Ø 提供标准RS485 接口,总线支持最大64个节点,可任意扩展模拟量输入和输出模块,开关量输入和输出模块以及其它采集传感器。

Ø 直接与传感器和控制器连接,然后接入本地网络,即可完成系统部署。无需本地部署服务器及其它额外设备,施工简单,维护方便,成本更低。

Ø 无需安装客户端软件,通过浏览器即可直接查询、管理和维护。

Ø 简洁的交互配置,无需专业人员。

Ø 云服务平台远程维护,无需现场维护,需求和问题响应更加及时。

Ø 物联网智能网关同样支持远程升级和维护保障应用的及时更新和完善。

5.功能强大

Ø 支持模拟量电压和电流输入。

Ø 支持光隔离开关量输入。

Ø 支持晶体管开关量输出。

Ø 支持扩展采集点数扩展,可接入不同类型传感器和控制器,也可进行开关量输入、输出节点的扩展以及模拟量输入节点的扩展。

Ø 支持100/10M以太网通讯,RJ-45物理接口。

Ø 支持GPRS无线通讯。

Ø 内置实时时钟(RTC),支持定时开关机功能。

Ø 内嵌组态测控服务软件,支持多种类型设备的接入,支持变量阀值设置且可绑定联动事件、告警事件,支持定时任务等。

Ø 支持短信告警、电话语音播报告警、声光告警。

Ø 支持短信远程控制、电话语音菜单(DTMF)拨号控制。

Ø 支持WEB服务,浏览器信息查询和管理。

Ø 支持远程手动升级和自动升级,且内置系统备份功能,若升级失败,仍可恢复之前系统或者恢复出厂系统。

Ø 支持物联网云服务平台的接入,用户使用手机、平板、电脑通过互联网即可随时随地查询和管理,不受时间、地域、终端限制,灵活方便,且不需要额外设备投入。


产品参数


产品型号

Cloud IOT-200

开关量输入

最大可支持6路

说明:一共有6个采集接口,每个接口可设置为开关量输入,开关量输出,模拟量输入。功能可以相互组合。

默认2路开关量输入,2路开关量输出,2路模拟量输入。

如果增加采集节点,可以扩展Mini节点适配器,最大扩展64节点。

开关量输出

最大可支持6路

模拟量输入

最大可支持6路

RS-485总线

1路,最大限制为64节点

以太网通讯

100/10M以太网通讯,RJ-45物理接口

GPRS通讯

支持数据上传至指定服务器

WEB

支持通过浏览器本地进行访问和设置

硬件系统

CPU

32位工业级低功耗高性能处理器

GSM/GPRS模块

工业级2频GSM/GPRS模块,工作频段为EGSM900MHz和DCS1800MHz

扩展存储

最大32GB

电气特性

电压范围

DC 6V ~ 30V

平均功耗

1.1W

休眠功耗

0.9mW

物理特性

产品尺寸

175x125x100mm

产品颜色

灰白色

产品重量

约2KG

外壳材质

ABS—工程塑料,防水防尘阻燃抗冲击

环境参数

工作温度

-30°C ~ +75°C

存储温度

-40℃ ~ +85℃

湿度范围

0 ~ 95% ,非凝结


云服务平台WEB服务
